(referentna instalacija – vrijednost = 1)
Sad kad
smo upoznali namjenu prostorija izmijenit ćemo grafičke prikaze radi lakšeg
snalaženja i bolje vidljivosti elemenata instalacije. U svojoj biti standardna
klasična instalacija je izvedba električne instalacije pomoću standardnih
materijala sa naglašenom željom na uštedi. Kad bi u današnje vrijeme ugrađivali
novu električnu instalaciju, ovaj tip bio bi jedan od najjeftinijih.
U
odnosu na jednostavnu instalaciju poboljšana je kvaliteta rasvjete i rukovanje
istom. Dodani su prekidači i rasvjetna tijela, kao i veći broj utičnica. U
hodniku je izvedena križna linija sa tri prekidača kako bi kroz čitavo vrijeme
boravka u hodniku isti bio osvijetljen. Stvoreni su uvjeti „puta svjetla“ kojim
pri prolasku prostorijama ni u jednom trenutku ne ostajemo u mraku niti se
moramo vraćati kako bi ugasili svjetlo.
U
dnevnoj sobi dodana je halogena rasvjeta
upravljana putem regulatora rasvjete (takozvanog dimera – 18 lijevo). Prikazane
su samo dvije halogene svjetiljke no može ih biti i više. Ovom izvedbom
halogenu rasvjetu pretvaramo u vrlo efektnu dekorativnu rasvjetu. Radom glavne
svjetiljke upravlja se prekidačima kraj vrata (18 i 19) te prekidačem u
neposrednoj blizini kreveta (20) što je vrlo korisno pri odlasku na spavanje
ili noćnim posjetima zahodu ili kuhinji…
Kuhinjska
rasvjeta također se uključuje kraj vrata (31 i 21). I tu je dodana halogena
rasvjeta ugrađena u kuhinjske elemente – nezamjenjiva kao rasvjeta radne
površine. Njom upravljamo prekidačem 32 koji se nalazi neposredno iznad radne
površine. Dodatak su i utičnice s poklopcem ( 32 desno i 39) ugrađene iznad
radne površine; svrha poklopaca je da zaštiti utičnice od prskanja vode.
Neugledne dvostruke utičnice (37 i 38) sakrivene su od pogleda kuhinjskim
elementima. Pećnica je priključena putem stalne (fiksne) priključnice (40) što
predstavlja kvalitetniji i sigurniji spoj u odnosu na trofaznu utičnicu.
Na
balkonu je dodana utičnica (41) za priključak roštilja, alata, kosilice…, te
prekidač 22. Rasvjetom balkona upravlja se prekidačima 19, 21 i 22 (dnevni
boravak, kuhinja i balkon). Prekidači u boravku i kuhinji grupirani su sa
prekidačima za rasvjetu prostorije, što nam omogućuje uključenje rasvjete na
balkonu i isključenje u prostoriji ili obratno, ili pak isključenje rasvjete u
prostoriji kad želimo neprimjetno proviriti kroz balkonska vrata…
Opis
rasvjete (slika lijevo):
A – izmjenična linija za vanjsko osvjetljenje ulaza (6).
Rasvjetom se upravlja izvan objekta (1) ili iz hodnika (2).
B – rasvjeta hodnika, križno izmjenična linija. Prekidači su
smješteni kraj ulaznih vrata (2), dnevnog boravka (3) i kuhinjskih vrata (4).
Na prikazani način najefikasnije upravljamo rasvjetom hodnika (5).
C – obični prekidač (12) za upravljanje rasvjetom kotlovnice
(13). Prekidač je smješten u kotlovnicu kako bi izbjegli nepotrebno grupiranje
prekidača u hodniku.
D – rasvjeta kupaone (9) upravljana putem indikatora (8)
koji se nalazi u hodniku. Prekidač indikatora obavezno mora biti dvopolan –
prekidati i fazni i nulti vodič rasvjete.
E – dekorativna halogena rasvjeta u dnevnom boravku. Sastoji
se od regulatora (dimera) pomoću kojeg možemo uključivati rasvjetu te joj
mijenjati intenzitet (jakost osvjetljenja), te od halogenih svjetiljki koje
mogu biti ugrađene u strop ili zidove.
F – glavna rasvjeta dnevnog boravka. Sastoji se od
svjetiljke (23) sa štednim žaruljama i prekidača: 18 kraj ulaznih vrata u
dnevni boravak, 19 kraj balkonskih vrata i 20 u blizini kreveta. Na ovaj način
smo rasvjetu dnevnog boravka učinili maksimalno funkcionalnom.
G – glavna rasvjeta kuhinje, sastoji se od svjetiljke sa
štednim žaruljama (33) te prekidača 21 kraj kuhinjskih i 22 kraj balkonskih
vrata. Svjetiljka 33 ujedno predstavlja i centralnu rasvjetu kuhinje i
blagovaone.
H – halogena rasvjeta radne površine sastoji se od
svjetiljki (34) ugrađenih u viseće kuhinjske elemente iznad radne površine te
serijskog prekidača 32 (u prikazanom slučaju svaka svjetiljka upravlja se
svojim prekidačem) ugrađenog u blizini radne površine.
I – rasvjeta balkona (25) upravljana prekidačima 19 (dnevni
boravak), 21 (kuhinja) i 22 (balkon). Prikazanom izvedbom zadovoljili smo više
uvjeta: „put svjetla“, mogućnost upravljanja rasvjetom sa balkona, isključenje
rasvjete prilikom „špijuniranja“ itd.

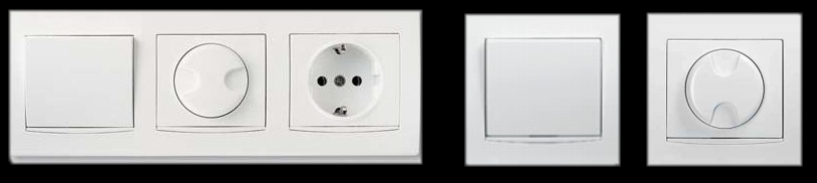

Primjećujete
da su neke utičnice i prekidači grupirani pod zajedničkom pokrivnom maskom (18,
29, 19…). To im daje puno ljepši izgled a i ukupna dimenzija na taj način
ugrađenih elemenata nešto je manja nego kod klasičnih prekidača i utičnica.
Osim
rasvjete, moramo spomenuti i utičnice:
42 – standardna utičnica i telefonski priključak u hodniku.
Utičnica se može koristiti za bežični telefon, vanjske radove, priključak
usisivača…
14, 15, 16 – dvostruke utičnice u kotlovnici. Prostoriju
možemo zamisliti i kao malu radionu; u bilo kojem slučaju potrebno ju je
opremiti većim brojem utičnica.
17 – trofazna utičnica. Svakako ugradite jednu slobodnu
trofaznu utičnicu bilo gdje u stambenom objektu. U slučaju potrebe veliki je
problem osloboditi jedinu takvu utičnicu iza štednjaka u kuhinji…
9, 10 – utičnice sa poklopcem u kupaoni, za priključak
perilice rublja i npr. sušila za kosu. Strujni krug navedenih utičnica obavezno
se mora prekidati dvopolnim prekidačem kupaonskog indikatora (8).
28 – utičnica i telefonski priključak u dnevnom boravku u
neposrednoj blizini kreveta. Utičnica je idealna za sat – budilicu ili punjač
mobitela.
26 – utičnica s druge strane kreveta, može poslužiti za
noćnu svjetiljku i slično.
27 – slobodna utičnica na pristupačnom mjestu u dnevnom
boravku – nezamjenjiva za priključenje usisivača prašine.
29 – grupirane utičnice, telefonski i antenski priključak, u
svrhu priključenja računala i TV prijemnika.
35 i 36 – slobodne utičnice u kuhinji i blagovaoni:
usisivač, punjač, radio prijamnik…
37 i 38 – dvostruke utičnice za priključenje kuhinjskih
uređaja, sakrivene iza kuhinjskih elemenata. Topla preporuka je da ugradite
dovoljan broj utičnica, kako kasnije ne bi muku mučili sa produžnim kablovima i
razvodnicima.
39 i 32 desno – već opisane utičnice sa poklopcem iznad
radne površine; za priključak miksera, sjeckalice, sokovnika i ostalih kuhinjskih
uređajima potrebnim pri pripremi hrane.
40 – također opisan priključak štednjaka.
41 – utičnica s poklopcem na balkonu.
30 – elektronski termostat s mogućnošću dnevnog i tjednog
programiranja nivoa zagrijavanja.
U
odnosu na prethodni, u prikazu ovog tipa instalacije primjećujemo nešto veći
broj elemenata. Opisana instalacija zadovoljava sve osnovne funkcionalne
zahtjeve, i kao takva preporučljiva je „klasičarima“ koji jednostavno ne žele
novitete u svojim životnim prostorima. Radi usporedbe vrijednosti ostalih
tipova instalacija, standardnu klasičnu instalaciju proglasit ćemo referentnom
instalacijom sa vrijednošću 1.
OSOBINE:
- - Jednostavnost upotrebe;
- - Relativno niska cijena elemenata i ugradnje;
- - Zadovoljavanje svih osnovnih potreba;
- - Zadovoljen kriterij „puta svjetla“ – upravljanje rasvjetom tako da prolaskom nikada ne ostajete u mraku niti se vraćate radi gašenja svjetla.
BROJ ELEMENATA:
- - Tipkalo za zvono – 1
- - Obični prekidač – 1
- - Serijski prekidač – 1
- - Izmjenični prekidač – 10
- - Križni prekidač – 3
- - Utičnica jednostruka – 8
- - Utičnica sa poklopcem – 4
- - Utičnica dvostruka – 6
- - Utičnica trofazna – 1
- - Priključnica – 1
- - Antenski priključak – 1
- - Telefonski priključak – 3
- - Kućno zvono – 1
- - Sobni programabilni termostat – 1
- - Kutije za ugradnju prekidača i utičnica – 39
VRIJEDNOST MATERIJALA: cca. 1900 bodova.
REFERENTNA VRIJEDNOST: 1
